Как рисовать векторные изображения в Figma

Как работает режим векторного редактора в Figma

Прежде чем рисовать, важно разобраться, как работают инструменты для создания векторных иллюстраций. Если вы уже всё о них знаете — сразу переходите к практике. Если нет — читайте нашу инструкцию.

Для начала нарисуйте простой квадрат:

1. На панели инструментов нажмите на иконку и кликните в любую часть макета.

2. Кликните ещё раз в любую другую часть макета, и у вас появится линия.

3. Таким же образом сделайте ещё три линии, чтобы у вас получился квадрат. Последняя линия должна соединиться с первой. Чтобы линии получились ровными, делайте их с зажатой клавишей Shift.

Обратите внимание, что, создав первую точку, вы вошли в режим векторного редактора, и панель инструментов изменилась:

Добавьте на квадрат дополнительные точки, чтобы получился многоугольник:

1. На панели инструментов нажмите на иконку , наведите курсор на одну из линий — посередине вы увидите точку.

2. Зажмите эту точку правой кнопкой мыши и тяните её от центра фигуры.

3. Повторите то же самое с остальными сторонами фигуры.

Сгладьте углы получившегося прямоугольника:

1. На панели инструментов нажмите на иконку и дважды кликните на любую из точек фигуры.

2. Зажмите любой из краёв появившихся линий — их называют усами. Тяните ус в сторону изгиба угла, чтобы он не пересекал линию дуги. Иначе ваша линия может получиться «мятой».

3. Повторите то же самое с остальными точками. Если получившееся скругление вам не нравится, нажмите правой кнопкой мыши на нужную вам точку.

Как и у стандартных фигур в Figma, у вектора можно изменить цвет заливки и параметры обводки:

Любую стандартную фигуру в Figma — круг , квадрат , треугольник или многоугольник  — можно редактировать как вектор. Чтобы это сделать, создайте фигуру и дважды кликните по ней правой кнопкой мыши:

Чтобы выйти из режима редактирования вектора, нажмите Done на панели инструментов. Если захотите что-то изменить, дважды кликните по вектору.

Как нарисовать мяч для регби

Человеческий мозг запоминает только основные детали объектов, поэтому перед началом работы обязательно подыщите референс, чтобы ничего не выдумывать на ходу.

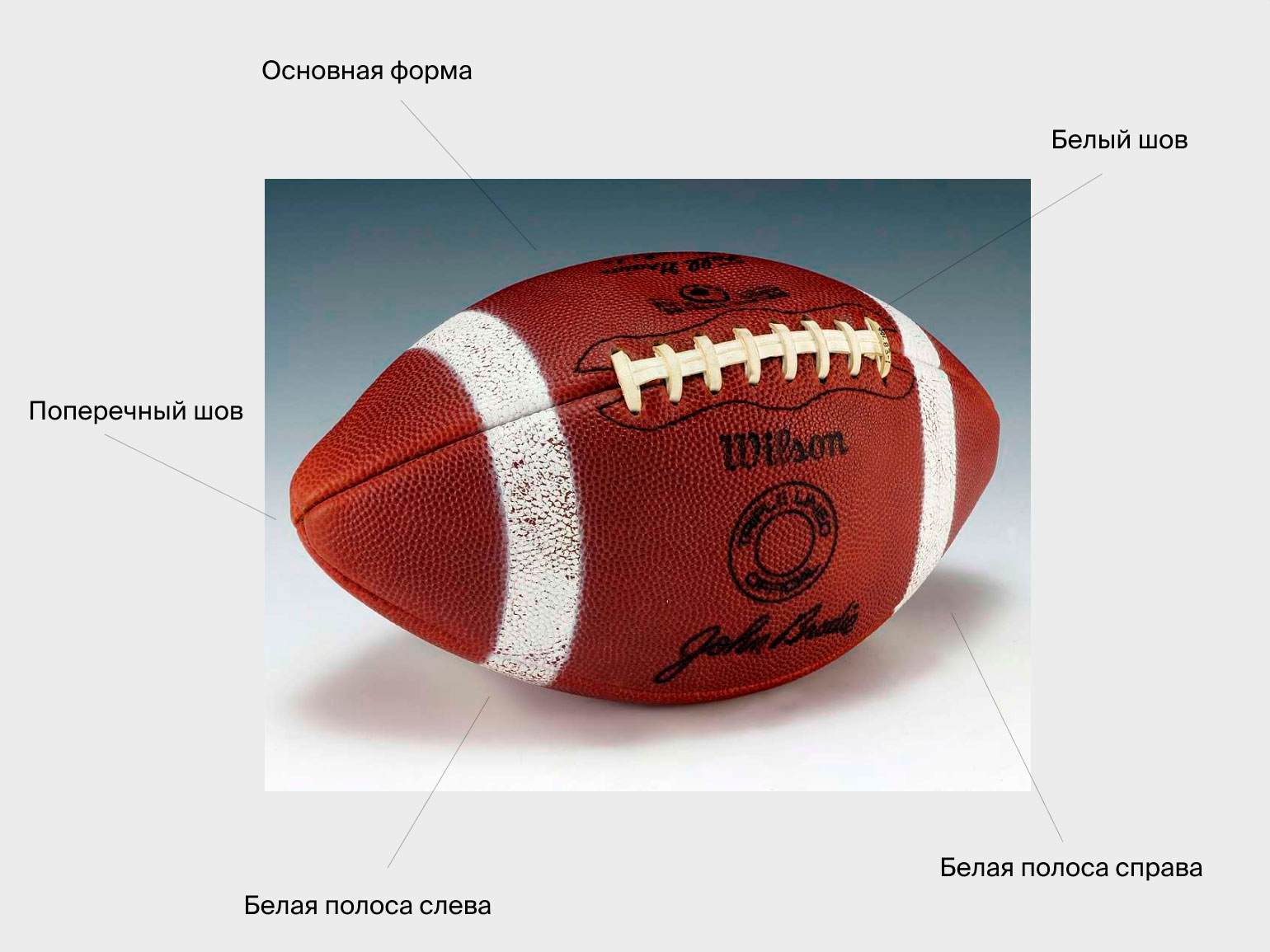

Мы будем рисовать мяч для регби, на фотографии вы сразу увидите его основные и второстепенные детали:

Основа мяча

1. Создайте круг и растяните его по длине и высоте мяча, чтобы получился овал.

2. В режиме векторного редактора подгоните форму овала под мяч, чтобы они были похожи.

Поперечный шов

1. Создайте круг и растяните его по основному шву, который пересекает его.

2. В режиме векторного редактора подгоните форму овала под шов.

3. Удалите фон, добавьте на вектор обводку и перенесите его на овал в форме мяча.

Дополнительный шов

1. Создайте квадрат и подгоните его размеры под форму дополнительного шва.

2. Удалите у фигуры фон, добавьте обводку и скруглите углы . В качестве эталона для скругления возьмите угол шва, который виден лучше всего. В нашем референсе — это левый нижний.

3. В режиме векторного редактора располагайте точки фигуры по направлению шва, а усами регулируйте скругление так, чтобы вектор повторял форму шва.

4. Этот шов не сплошной, а строчной. Укажите в настройках обводки пунктирный стиль. Чтобы это сделать, в блоке Stroke на панели инструментов нажмите и в появившемся меню в пункте Stroke Style укажите стиль Dash. Отрегулируйте настройки Dash (количество точек) и Gap (шаг), чтобы пунктир примерно напоминал шов настоящего мяча.

Блик

1. Скопируйте основной овал, выделите его и укажите цвет заливки: белый.

2. Поместите белый овал на мяч и подгоните его под размер блика — он будет примерно на треть меньше основного овала.

3. Поместите блик на мяч. Скорее всего, он будет великоват, поэтому уменьшите его и подправьте ломаные углы с помощью усов.

Левая белая полоска

Чтобы её сделать, воспользуйтесь хитростью с наложением слоёв:

1. Создайте круг и с помощью одной из его сторон повторите внешний левый край полоски.

2. Создайте ещё один круг и с его помощью повторите внутренний правый край полоски. Важно, чтобы этот круг в палитре слоёв находился ниже предыдущего.

3. В режиме векторного редактора подправьте оба круга, чтобы они точно повторяли изгибы полоски. Для удобства укажите непрозрачность кругов на 50%, чтобы видеть и сами фигуры, и контуры мяча.

4. Выделите обе фигуры, нажмите на панели инструментов на иконку и в выпадающем списке выберите . В результате видимой останется только та часть, в которой ваши круги не пересекаются, — она и образует белую полосу.

5. Сделайте копию основной формы мяча и подложите её под полоску. Если она выходит за края фигуры, выделите и полоску, и форму мяча, затем на панели инструментов нажмите на иконку и в выпадающем списке выберите . В результате останется видимой только та часть, где ваши круги пересекаются.

6. Поместите получившуюся фигуру на мяч. Если она залезает на шов, его можно немного уменьшить.

Правая белая полоса

Правую полосу можно сделать так же, как и левую, либо нарисовать её самостоятельно с помощью инструмента :

Белый шов

1. Белый шов повторяет форму основного. Возьмите поперечный шов, с зажатой клавишей Ctrl (⌘) выделите все точки снизу и удалите их. У вас должна получиться короткая линия длиной с поперечный шов.

2. Поместите линию на референс и, если нужно, сделайте её длиннее или короче в режиме векторного редактора.

3. Поместите вектор на нижний край шва и с помощью пера обведите и остальной контур шва.

4. С помощью пера повторите контуры всех стежков.

В результате у вас получится примерно такой мяч:

Что нужно запомнить

• Начинайте работу с поиска референса. Без него вы не вспомните мелкие детали предмета или случайно придумаете свои, лишние.
• Следите за тем, чтобы линии не получались мятыми: тяните усы в сторону изгиба угла, чтобы они не пересекали линию дуги.
• Упрощайте себе рисование, чтобы экономить время. Например, используйте хитрость с наложением слоёв.
